ILTIS Prozessleitsystem

Modernes Design
Die Oberflächengestaltung basiert auf Microsoft WPF.Somit bieten sich fast grenzlose Designmöglichkeiten und Praktisch alle Designwünsche können erfüllt werden.

Kopierbarkeit
Aufgrund der ILTIS Vererbungsstruktur können die einmal definierten “ILTIS Objekte” mit allen Features gespeichert und beliebig kopiert werden.

Favoriten
Jeder Anlagenführer kann für sich einfach per Drag & Drop die von Ihm am häufigsten benutzen Übersichten, Detailbilder, Trendkurven, Protokolle etc. In die Favoritenleiste ziehen.Diese Bilder sind dann mit einem Click sofort aufrufbar.

Dashboard
Mit der Funktion Dashboard kann der Anlagenführer in Sekunden per Drag & Drop die wesentlichen Informationen wie Teilanlagenbild, Trendkurven und Protokolle auf ein Bild ziehen.Die Anzahl der dargestellten Bilder kann dabei frei variert werden. Da alle Informationen “lebend” sind, hat er so den perfekten Überlick.Diese Konfiguration kann auch als Favorit abgespeichert werden und sobald er sich mit seinem Namen erneut eingeloggt hat wieder mit einem Click aufgerufen werden.

Multiselektierung
Mehrere auf demselben Bild vorhandene Objekte können markiert werden und gemeinsame Funktionen aufrufen (z.B. Trendanzeige, Protokollanzeige).Dasselbe gilt für Funktionseinheiten wie einem Tank. Es werden alle zu dieser Gruppe gehörende Trends bzw. Ereignisse online dargestellt.Des Weiteren können bei einem Gruppenaufruf z.B die markierten Antriebe gleichzeitig von Hand auf Automatik und umgekehrt geschaltet werden.

Zoom Funktionalität

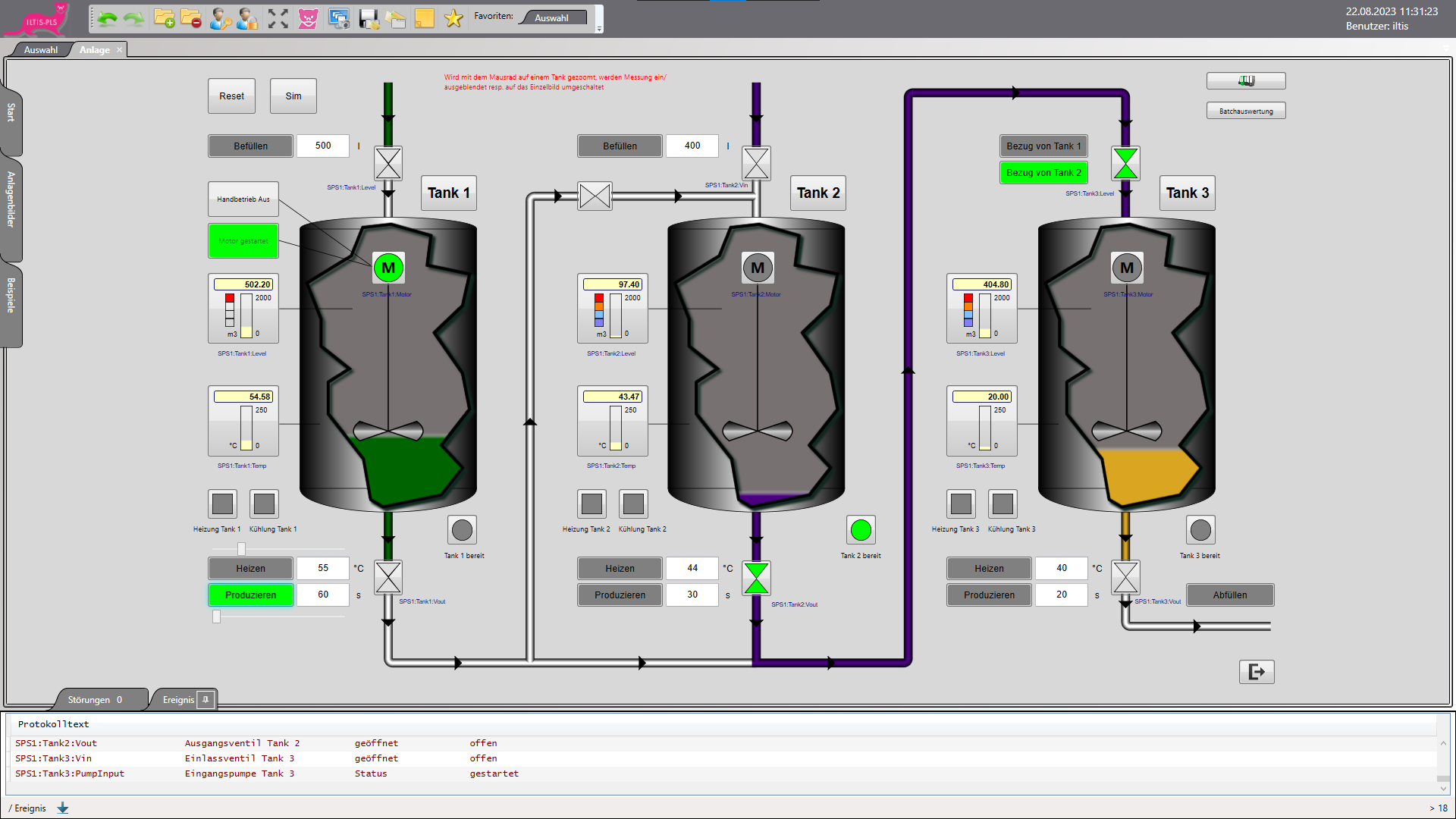

Wenn gewünscht, können bei beliebiger Zoomstärke Detailinformationen ein- bzw. ausgeblendet werden.Somit bestehen neben der Möglichkeiten auf Detailbilder zu wechseln völlig neue Aspekte der Anlagendarstellung.Die Brillanz der Bilder bleibt dank Vektorgrafik auch bei grössten Zoom erhalten.

Initialisierung von Farben
Um dem Anlagenführer dem Überlick zu erleichtern ist es einfach möglich eine Farbänderung entsprechend von Werten darzustellen.So kann z.B. eine kontinuierliche Farbänderung von blau auf rot dem Anlagenführer auf einen Blick zeigen, wo sich der aktuelle Zustand befindet.

Animieren von Objekten
Objekte können beliebig animiert werden. Dies kann auch in Abhängigkeit von Parameter erfolgen. Hierzu werden die normalen WPF Funktionen (Stichwort: Storyboard) verwendet.So ist es beispielsweise möglich einen Rührer zu animieren, der sich in Abhängigkeiten einer erfassten Drehzahl schneller oder langsamer bewegt.

Abhängigkeiten
Objekte können voneinander in der Position abhängig gemacht werden. Durch das Andocken von Leitungen an Tanks, zum Beispiel, besteht die Möglichkeit, dass beim Verschieben des Tanks die angedockte Rohrleitung automatisch mit verschoben wird.Dies spart dem Projektierer bei der Erstellung neuer Projekte massiv Zeit und Aufwand. Ebenso ist es möglich, die Rohre entsprechend dem Status der Ein- und Auslaufventile einzufärben.

Framework
Ein wichtiges Merkmal ist das Corporate Identity des Unternehmens.Mit dem Framework kann der “Rahmen” der Grafik anzeige beliebig gestaltet werden. In das Framework können Programmaufrufe wie Excel, Zugang zum Internet etc. gestalltet werden.Diese Funktionen können von der jeweiligen Zugriffsberechtigung des eingeloggten Mitarbeiters abhängig gemacht werden. Die Aufrufe können auf einblendbaren Reitern platziert werden.Ebenso können zusätzliche Reiter mit den wichtigsten Protokollen definiert werden, die für schnellen Zugriff direkt am Rand des Frameworks angeheftet werden.

Einfügen beliebiger DLLs
In jede Oberfläche können beliebige DLL, wie z.B eine besondere Uhr, einfach eingefügt werden.

Einbinden von Webseiten, Videos etc.
Die neue Oberflächengestalltung ermöglicht es nun ganz einfach komplette Webseiten wie z.B. aktuelle Produtkprospekte, aber auch Videos, Überwachungskameras etc. direkt in ein Bild einzubauen.

Trendanzeige
Die Trendkomponente kann auf einem normalen Bild als Objekt eingefügt und gespeichert werden.Über Parameter können die verschiedenen Einstellungen verändert werden. Die Trenddarstellung wird somit ein teil der Grafikanzeige.

Protokollanzeige
Die Protokollanzeige kann analog zur Trendanzeige ein Teil des Bildes werden.Die Parameter werden beim Aufruf des Bildes gesetzt. So können gewünschtes Protokoll, Textfilter, Zeitbereich etc. bei jeden Aufruf individuell mitgegeben werden.

Das Leitsystem ILTIS-PLS beinhaltet bereits in seiner Grundsoftware eine überdurchschnittliche Funktionalität. Die Systemgrösse ist frei skalierbar von 3'000 bis über 200'000 virtuellen Prozesspunkten pro System. Ergänzend zur Grundsoftware können bei Bedarf weitere Softwareoptionen lizenziert werden.

Funktionen:

• Visualisierung, Anlagenführung, Protokollierung

• Prozessdaten-Erfassung, -Verarbeitung und -Auswertung -

• Systemübersichtsystem / Mehrplatzsystem

• Redundante Rechneranordnungen

• Online Projektierungssystem

• Netzwerkfähigkeit bereits in der Grundsoftware

• Schnittstellen zur Betriebsführungsebene

• Mehrsprachig, Deutsch, Englisch und Französisch. Hat aber alle Fähigkeiten Ihre Sprache zu 'lernen'

Anwendung:

• Leitsystem für Prozess- und Fertigungstechnik aller Branchen

• Automatisierungssystem für mittlere und grössere Anlagen

Produktblatt Leitsystem und Erweiterungen Öffnen

Die heutigen Hardware-Komponenten werden immer leistungsfähiger. Dennoch ist ein Systemausfall und ein damit verbundener Datenverlust immer allgegenwärtig. Redundante Systeme wirken diesem Risiko entgegen und mindern den Datenverlust auf ein Minimum. Die Bedienbarkeit der Anlage ist jederzeit gewährleistet. Mit der ILTIS-Option Redundanz RED werden zwei ILTIS-PLS Systeme redundant betrieben, die sich gegenseitig überwachen.

Funktionen:

• Erhöhung der System - Verfügbarkeit

• Minimale Datenverluste

• Verhindern von Produktionsausfällen und damit Einsparung von Kosten

• Automatischer Abgleich der Daten zwischen Master und Slave

• Detektion von Hardwareausfällen

• Automatische Umschaltung

• Tools für Installation und Wartung

Anwendung:

• ILTIS-RED gewährleistet, dass bei Ausfall einer Hardwarekomponente das zweite System dessen Arbeit ohne externe Benutzereingriffe unverzüglich aufnimmt und dadurch ein möglichst geringer Datenverlust entsteht

Redundanz Produktblatt öffnen

Jedes ILTIS-PLS Leitsystem ist auch ein Projektierungssystem. Damit sind Änderungen direkt auf der Anlage online möglich. Für die Projektierung am Engineering-Arbeitsplatz im Büro wird das ILTIS-ENG Engineering-System eingesetzt. Die ILTIS-Engineering-Systeme sind als Inhouse-Arbeitsplätze für die Projektierung vorgesehen. Damit lassen sich eine beliebige Anzahl ILTIS-Projekte verschiedener Anlagen verwalten und bearbeiten.

Es gibt zwei Engineering Systeme

Engineering System ILTIS-PLS:

Alle ILTIS-Option, die auf den ILTIS-PLS Systemen in produktiven Anlagen lizenziert wurden, werden zusätzlich auch auf den Engineering-Systemen kostenlos frei geschalten. Damit lassen sich auf einem ILTIS-Engineering-Systeme sämtliche je realisierte Projekte bearbeiten und austesten. Von dieser Regelung sind lediglich folgende Optionen ausgenommen:

• ILTIS-IPL

• ODBC-Interface (read / write)

Engineering System ILTIS-PLS Plus:

Das System enthält neben allen Möglichkeiten des Engineering Systems zusätzlich die SPS Projektierung Software FALKE. Details hierzu finden Sie in der FALKE Produktseite.

ILTIS-smart ist ein Visualisierungssystem für die interaktive Prozessführung, Visualisierung, Bedienung und Überwachung. Mit ILTIS-smart steht ein komfortables B+B System zur Verfügung, sowohl für Operator Panels als auch für eigenständige Prozessvisualisierungen.

Funktionen:

• Runtime-System für Visualisierung, Bedienung und Überwachung

• Projektierung des Systems erfolgt auf separatem Engineeringplatz

• Lauffähig auf Operator Panels Frontend- und PC-Rechner

• Modular erweiterbar, netzwerkfähig mit ILTIS-PLS

• Engineeringkompatibel mit dem Leitsystem ILTIS-PLS

Anwendung:

• Vorort-Bedienung für den direkten Eingriff an der Maschine

• Branchenneutrales Basissystem mit allen Funktionen für B+B

• Standardisierte Automatisierungslösungen für Kleinanlagen

PC:

• Hardware:

  • Marktüblicher Arbeitsplatzrechner (Tower) oder Industrie PC (IPC)

  • Prozessor (CPU) ab 1 GHz

  • Speicher (RAM) ab 4 GByte, besser 8 GByte

• Speicherkapazität:

  • Eine ILTIS-PLS Installation ohne Projekt benötigt ca. 500 MB Speicherplatz.

  • Durch die Projektierung kommen weitere Datenmengen hinzu.

• Betriebssystem:

  • Microsoft Windows ab Windows 7 / Windows Server 2008

  • Freigabe für Windows 11 / Windows Server 2022

    ILTIS-PLS benötigt kein Server-Betriebssystem.

• Windowspakete:

  • C++ 2005 Redistributable Package

  • C++ 2010 Redistributable Package

  • .NET Framework 3.0

  • .NET Framework 4.8

SPS:

• Es werden alle marktrelevanten SPS-Familien unterstützt, die SPS-Anforderungen sind abhängig von der gewünschten Funktionalität.

• Die Anbindung der SPS an das ILTIS-PLS erfolgt in der Regel über die fabrikatspezifischen Bussysteme.

• Anbindungen über Standard-Protokolle sind unterstützt (Profibus, OPC-DA, IEC 60870-5-*, etc.).

• Weitere Anbindungen können bei Bedarf gemäss Spezifikation realisiert werden.
